GSM-4 to najbardziej zaawansowany moduł komunikacji GSM w ofercie firmy

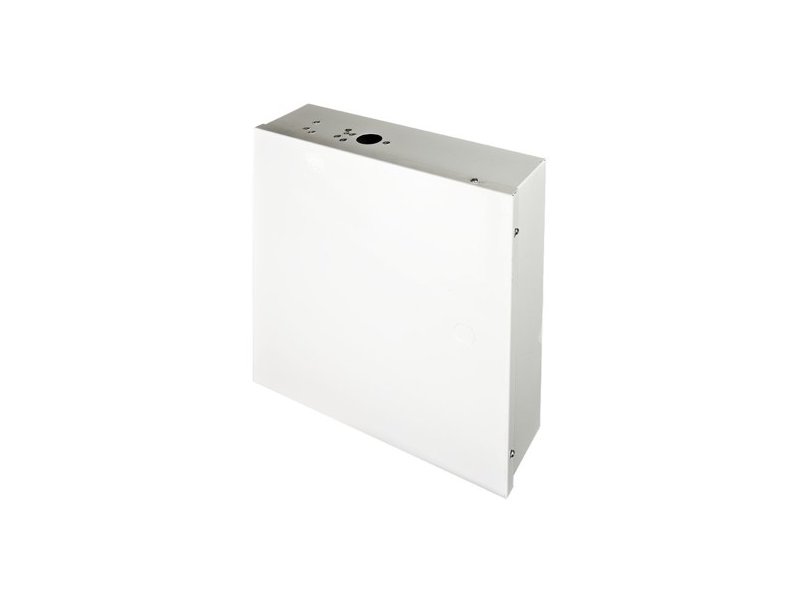

Satel. Wersja GSM-4PS posiada większą metalową obudowę z transformatorem i zasilacz buforowy APS-15. Do całości nalezy dokupić akumulator 12V maks. 7Ah. Dzięki temu możliwe jest bezpośrednie zasilanie układu z sieci 230V (moduł Satel GSM-4PS sam zapewnia sobie zasilanie awaryjne w przypadku zaniku sieciowego 230V).
Moduł GSM-4 działa jak bramka GSM. Posiada wyjście symulowanej
analogowej linii telefonicznej do której można podłączyć dowolny aparat
telefoniczny i wykonywać lub odbierać połączenia poprzez kartę SIM zamontowaną w
module. Do gniazda symulowanej linii można też podłączyć dialer centrali
alarmowej aby umożliwić jej powiadamianie w sytuacji gdy nie ma dostępu do
naziemnej linii telefonicznej. Dzięki temu centrala alarmowa może wykonać
połączenie i przekazać wiadomość głosową zapisaną na syntezerze mowy. Centrale
alarmowe Satel z serii Versa lub Integra doposażone w moduł GSM-4 mogą dodatkowo
wysyłać wiadomości SMS.
Satel GSM-4 posiada też możliwość podłączenia
naziemnej linii telefonicznej. Na etapie programowania wskazuje się który tor
łączności (GSM czy linia naziemna) jest torem podstawowym a który rezerwowym.
Gdy moduł wykryje uszkodzenie toru podstawowego (odcięcie linii naziemnej lub
zanik sygnału na sieci GSM) automatycznie przekieruje wszystkie połączenia na
tor rezerwowy.
Moduł Satel GSM4 posiada dodatkowo 4 wejść alarmowych po
naruszeniu których moduł może wysłać wiadomość SMS, raport do stacji
monitorowania poprzez GPRS, lub wiadomość głosową jeśli podłączymy do modułu
syntezer mowy SM-2.
GSM4 posiada też 3 zdalnie sterowane (poprzez komendy
SMS lub DTMF) wyjścia. Funkcja ta może być wykorzystana do sterowania systemem
alarmowym (załącz, wyłącz czuwanie) lub innymi urządzeniami elektrycznymi
(oświetlenie, ogrzewanie, wentylacja itd.). Do poprawnej pracy modułu należy zapewnić kartę
SIM dowolnego operatora (abonament lub pre-paid).
Do programowania modułu zalecany jest komputer z
kablem DB9F-RJ-KPL (oraz opcjonalnie konwerterem USB-RS232 dla komputerów bez
portu RS232).
GSM-4PS sprzedawany jest w komplecie z anteną ANT-OBU-S w metalowej obudowie z transformatorem. Należy dokupić akumulator 12V 7Ah oraz opcjonalnie antenę na kablu z magnesem ANT-900/1800 (w przypadku konieczności oddalenia anteny od modułu)
Wyjścia
3 sterowane poprzez SMS lub DTMF wyjścia niskoprądowe 50mA
Wejścia
1 wejście symulowanej linii telefonicznej; 4 wejścia alarmowe
Producent
Satel
Typ urządzenia
moduł GSM/GPRS
Dialer telefoniczny
tak (monitoring i powiadamianie na 4 nr tel.)
Sposób programowania
przyciski i wyświetlacz na module lub komputer (RS232)
Pozostałe funkcje
bramka GSM (umożliwia przekazanie wiadomości głosowej lub SMS oraz prowadzenie rozmów); obsługa linii naziemnej; obsługa syntezera mowy SM-2;
