Wstępne informacje Rejestratory hybrydowe potrafią współpracować jednocześnie z kamerami analogowymi i z sieciowymi kamerami IP. W ofercie firmy AVILINK dostępne są 2 serie rejestratorów hybrydowych: rejestratory hybrydowe serii DVR (ekonomiczna linia z obsługą 1 lub 2 kamer sieciowych) oraz rejestratory hybrydowe serii HVR (linia profesjonalna z podwyższoną wydajnością i obsługą od 4 do 32 kamer sieciowych). Wybór serii DVR lub HVR uzależniony jest od wymaganej liczby kamer analogowych i kamer IP. Rejestrator AVILINK-DVR104 to model hybrydowy serii ekonomicznej DVR i dedykowany jest do obiektów, gdzie większość stanowią kamery analogowe.
Gdzie stosować rejestratory hybrydowe 1) W obiektach gdzie potrzebny jest stosunkowo tani system monitoringu, ale jednocześnie są miejsca wymagające lepszej jakości obrazu (dla istotnych obszarów stosuje się megapikselowe kamery IP, a pozostałe punkty wyposaża w tańsze kamery analogowe) 2) W obiektach gdzie część kamer ma pracować bezprzewodowo lub komunikować się po już istniejącej infrastrukturze (kamery IP mogą komunikować się radiowo za pomocą popularnych i tanich Access Pointów lub poprzez dowolną sieć internetową LAN / WAN) 3) W obiektach gdzie są już zainstalowane kamery analogowe, ale uszkodził się rejestrator i zachodzi potrzeba jego wymiany z uwzględnieniem przyszłej rozbudowy systemu o nowoczesne kamery IP
Obsługa kamer analogowych 960H Wszystkie kamery analogowe w rejestratorach hybrydowych AVILINK-DVR są nagrywane z podwyższoną rozdzielczością 960H-WD1 (960x576 pikseli). Jest to najlepsza rozdzielczość do kamer analogowych o rozdzielczości powyżej 700TVL (m.in. kamery z procesorem Sony Effio). Większość konkurencyjnych rejestratorów nagrywa z niższą rozdzielczością 704x576px, która jest niewystarczająca dla uzyskania zapisu w dobrej jakości.
Obsługa kamer IP do 1 Mpx Wysoka wydajność rejestratorów hybrydowych marki AVILINK, pozwala na obsługę kamer IP w wersji megapikselowej. Kamery megapikselowe posiadają znacznie wyższe rozdzielczości. Model AVILINK-DVR104 obsługuje jedną kamerę IP o maksymalnej rozdzielczości HD 720P. Kamera HD 720P (1280x720px) posiada 2-krotnie wyższą rozdzielczość w stosunku do kamer analogowych, dzięki czemu pozwala na uzyskanie obrazu o niespotykanej dotąd liczbie detali, a dzięki temu identyfikacja osób i pojazdów jest znacznie łatwiejsza.
Prosta obsługa kamer IP marki AVILINK Przy współpracy rejestratora z kamerami IP marki AVILINK, rejestrator automatycznie wyszuka wszystkie kamery w sieci lokalnej i umożliwi edycję ich adresów sieciowych (działa nawet gdy wszystkie podłączone kamery mają ten sam domyślny adres lub gdy kamery mają adresy z innej puli). Dodanie kamery do rejestratora to kwestia kilku kliknięć myszką. Z poziomu rejestratora można też definiować parametry obrazu generowanego przez kamerę. Zatem do podstawowego uruchomienia systemu z kamerami IP nie jest już wymagany komputer.
Wysoka wydajność Jakość nagrań uzależniona jest nie tylko od rozdzielczości, ale również od parametrów takich jak prędkość zapisu (wpływającą na płynność ruchu) czy bitrate (wpływający na wielkość strumienia danych i jakość obrazu). Rejestratory marki AVILINK zostały wyposażone w wydajne procesory pozwalające na zapis z dużą prędkością oraz dużym bitrate'm. Każdy kanał analogowy może być nagrywany z prędkością 25kl/sek przy rozdzielczości 960H-WD1 (960x576px), a każdy kanał IP z prędkością 25kl/sek nawet przy najwyższej rozdzielczości.

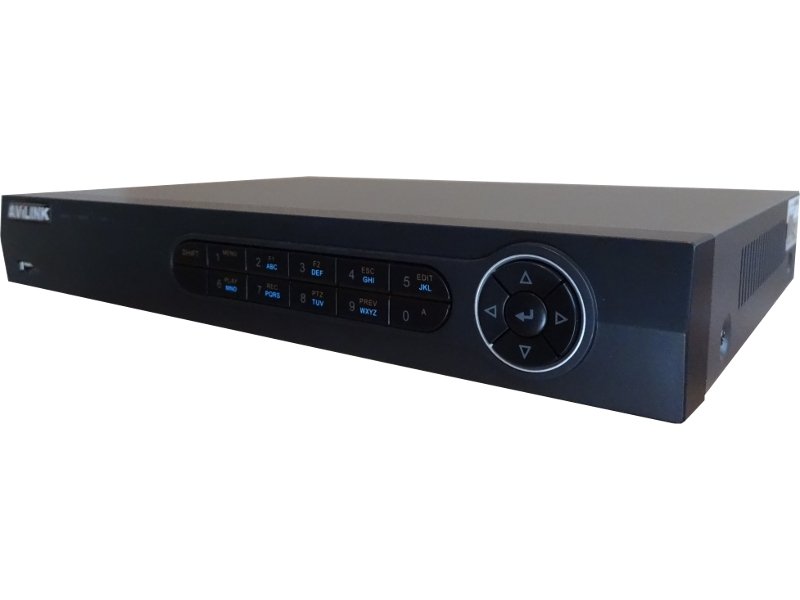

3 wyjścia monitorowe Rejestratory AVILINK-DVR104 posiadają 3 wyjścia monitorowe: HDMI, VGA i BNC. Wyjścia HDMI i VGA działają równolegle (wyświetlają zawsze ten sam sygnał). Wyjście BNC może pracować jako monitor pomocniczy i potrafi wyświetlać niezależny sygnał (dowolną kamerę w trybie pełnoekranowym lub kilka wybranych kamer w sekwencji lub podziale). Przy nadzorowaniu rozległych obiektów z dużą liczbą kamer, pomocna jest funkcja monitora alarmowego. Po wykryciu zdarzenia alarmowego (detekcja ruchu lub alarm) kamera zostanie wyświetlona w trybie pełnoekranowym (niezależnie od wcześniej ustawionego podziału). W ustawieniach rejestratora można wskazać, który monitor ma być alarmowym (VGA/HDMI lub BNC). Przykładowa konfiguracja stanowiska podglądu: pierwszy monitor podłączony do portu VGA lub HDMI jest monitorem głównym, na którym operator samodzielnie ustawia tryb wyświetlania, odtwarza nagrania i steruje kamerami obrotowymi. Drugi monitor podłączony do portu BNC wyświetla w podziale wszystkie kamery, ale po wystąpieniu ruchu dana kamera zostanie wyświetlona na pełnym ekranie. Ze względu na podwyższoną rozdzielczość kamer IP nie ma możliwości ich jednoczesnego wyświetlenia w trybie pełnoekranowym na 2 monitorach.
2 niezależne strumienie wideo Rejestratory AVILINK pozwalają na zdefiniowanie 2 niezależnych strumieni dla każdego kanału. Dla każdego strumienia definiowana jest rozdzielczość, ilość klatek oraz bitrate. Pierwszy strumień kierowany jest do zapisu na dysk (więc najczęściej definiowany jest z maksymalnymi parametrami, tak aby odtwarzany materiał był w dobrej jakości). Drugi strumień najczęściej programowany jest z niższymi parametrami (mniejsza rozdzielczość, prędkość zapisu oraz bitrate). Podczas logowania się na rejestrator poprzez sieć internetową możemy każdorazowo wskazać który strumień chcemy oglądać. W zależności od przepustowości łącza internetowego z którego aktualnie korzystamy możemy uruchomić podgląd strumienia pierwszego i cieszyć się bardzo dobrą jakością obrazu lub strumienia drugiego, który może być przesyłany nawet przez najwolniejsze łącza internetowe.
Dodatkowy zbiorczy kanał typu MULTI Przy logowaniu przez sieć dostępny jest dodatkowy zbiorczy kanał, który może zawierać sygnały wszystkich kamer w podziale. Takie rozwiązanie było stosowane w starszych rejestratorach i jest optymalne dla bardzo wolnych łącz internetowych, na których nie jest możliwe jednoczesne uruchomienie niezależnych strumieni z poszczególnych kamer. Logując się przez sieć na rejestrator można każdorazowo wskazać kanały do wyświetlenia (mogą to być indywidualne strumienie poszczególnych kamer lub zbiorczy kanał MULTI).
Indywidualne harmonogramy zapisu Dla każdej kamery i dla każdego dnia tygodnia można definiować niezależny harmonogram zapisu. W harmonogramie określamy czas oraz typ zapisu (ciągły, od detekcji ruchu, od wejścia alarmowego).
Inteligentne wyszukiwanie nagrań Największą zaletą rejestratorów AVILINK jest funkcja inteligentnego wyszukiwania nagrań. W trybie odtwarzania możliwe jest zaznaczenie wybranego obszaru i system sam wyszuka moment gdy w danym rejonie wystąpiło zdarzenie. Przykładem może być uszkodzenie zaparkowanego samochodu. Wystarczy myszką zaznaczyć obszar wokół pojazdu i rejestrator wyświetli tylko te nagrania, na których ktoś przy samochodzie przebywał. Funkcja inteligentnego wyszukiwania pracuje na materiale odtwarzanym i jest niezależna od detekcji ruchu, która odpowiada za nagrywanie. Inteligentne wyszukiwanie nagrań działa tylko na kamerach analogowych.
Wygodne kopiowanie nagrań Poprzez szybki port USB można kopiować nagrania na pamięć typu PenDrive. Kopiowane mogą być całe pliki, lub tylko krótkie wycinki. Zgrane pliki mają rozszerzenie MP4, dzięki czemu można je otwierać większością programów do oglądania wideo. W trakcie zgrywania plików, można również zgrać dedykowany odtwarzacz. Nowatorską funkcją jest możliwość odtwarzania plików z PenDrive bezpośrednio na rejestratorze. Kopię nagrań można też wykonać poprzez sieć ze zdalnego komputera.
Odtwarzanie kopii bezpośrednio przez port USB Nowatorską funkcją jest możliwość odtwarzania plików z PenDrive bezpośrednio na rejestratorze. Jeśli została wykonana archiwizacja na PenDrive i w danej chwili nie jest dostępny komputer, to nagranie z PenDrive można odtwarzać bezpośrednio na rejestratorze.
Zabezpieczenie nagrań przed nadpisaniem Jeśli na dysku znajdują się ważne nagrania, to można je zabezpieczyć przed nadpisaniem (skasowaniem). Dotychczas, aby zabezpieczyć nagrania przed nadpisaniem konieczne było zatrzymanie nagrywania lub całkowite wyłączenie rejestratora. W rejestratorach hybrydowych marki AVILINK wystarczy wskazać, które pliki mają być chronione.
Ułatwienia dla operatora Rejestratory hybrydowe AVILINK-DVR104 posiadają szereg funkcji usprawniających codzienną pracę operatora systemu. Podczas bieżącego podglądu przy każdej kamerze znajduje się przycisk rozpoczynający natychmiastowe odtworzenie z archiwum ostatnich 5 minut nagrania (przykładowo jeśli operator nie jest pewien, czy ostatnie zdarzenie wymaga interwencji służb ochrony to może w błyskawiczny sposób dokonać weryfikacji zdarzenia). Kolejne usprawnienie to możliwość stawiania znaczników w trakcie przeglądania archiwum. Jeśli dany fragment nagrania jest istotny, można go oznaczyć „flagą” i opcjonalnie opisać. Znaczniki pozwalają na szybki powrót do danego fragmentu np. po przyjeździe na miejsce Policji (możliwe jest szybkie przeszukiwanie znaczników po zdefiniowanym opisie).
Wejścia i wyjścia audio Rejestratory posiadają 1 analogowe wejście audio zsynchronizowane z analogowym wejściem wideo. Dodatkowe tory audio można uzyskać poprzez zastosowanie kamer IP z wbudowanym mikrofonem lub z zewnętrznym wejściem audio. Dla każdego kanału można wskazać, czy audio ma być tylko do bieżącego podsłuchu, czy ma być dodatkowo zapisywane. Odsłuch dźwięku może być realizowany poprzez analogowe wyjście audio (gniazdo RCA, poziom liniowy) lub poprzez port HDMI (zintegrowany sygnał wideo i audio).
Obsługa kamer obrotowych PTZ Rejestratory hybrydowe AVILINK-DVR mogą współpracować z kamerami obrotowymi w wersji IP (sterowanie odbywa się poprzez sieć), a wbudowany port RS-485 umożliwia podłączenia kamer obrotowych w wersji analogowej (obsługiwanych jest wiele popularnych protokołów w tym m.in. Pelco-D). Sterowanie realizowane jest lokalnie myszką lub zdalnie przez sieć LAN/internet. System można rozbudować o dodatkowy pulpit sterujący z wygodnym dżojstikiem. Poniżej prezentujemy imponującą listę protokołów sterujących analogowymi kamerami PTZ, które wspiera rejestrator AVILINK-DVR104: 1602-PROTOCOL, 3609HD, A-01, AB-D, AB-P, ACES, ADV, ALSON, ANTEN, AVILINK, BBV-RS422, BEWATOR-PELCO-D, DRAGON, DSCP, HIKVISION, HY, HONEYWELL, INFINOVA, INFINOVADCP001A, INTEGRATIVEP, KALATEL, KC3360S, KTD-348, KONY, LC-D2104, LG MULTIX, LILIN, MAOWANG, NAIJIE, NITRO, PANASONIC_CS850, PELCO-D, PELCO-P, PELCO-RS422TY, PHILIPS, PHILPS-3, PIH-1016, PLD, RM110, REDAPPLE, SAE, SHINEI, SONY-EVI-D100/P, SONY-EVI-D30/31, SONY-EVI-D70, SPD-2200, SUNELL, SAMSUNG, SIEMENS, TC-PELCO-D, TC-PELCO-P, TCL-PELCO-D, TCL-PELCO-P, TECHWIN, TIANDY-PELCO-D, TIANDY-PELCO-P, TIANMIN-PELCO-D, TIANMIN-PELCO-P, TL-HHX2000, TL-PELCO-P, TL-1200 ,TIANDY, VC-2000PTC-C, VCL, VICON, VIDO B-01, VIDO B-02, YAAN-1, YAAN-2, YF-06, YOULI
Precyzyjna praca zegara W systemie monitoringu kluczem do szybkiej identyfikacji zdarzeń jest prawidłowa praca zegara. Minimalne różnice pomiędzy czasem w rejestratorze i czasem rzeczywistym mogą powodować wiele komplikacji. Rejestratory AVILINK zostały wyposażone w funkcję NTP czyli synchronizację z sieciowym serwerem czasu, która gwarantuje sekundową zgodność czasu. Rejestratory posiadają również automatyczną korektę czasu letni/zimowy.
Zaawansowana auto-diagnostyka Rejestratory AVILINK potrafią wykryć i zasygnalizować (sygnałem dźwiękowym lub wysyłając e-mail) zdarzenia awaryjne: utratę sygnału wideo (związana z uszkodzeniem kamery lub celowym przecięciem przewodu), konflikt adresów IP lub rozłączenie sieci LAN. Dodatkowe narzędzia to kontrola dysku poprzez funkcję S.M.A.R.T., wykrywanie uszkodzonych sektorów. W przypadku problemów z siecią pomocny będzie wykres ruchu sieciowego (pobieranie-download oraz wysyłanie-upload) oraz test gubienia pakietów i opóźnienia.
Menu w 3 wersjach językowych Menu rejestratora oraz interfejs www dostępne są w 3 wersjach językowych: polski, angielski lub niemiecki.
Funkcje sieciowe Rejestratory AVILINK są dostosowane do pracy w sieciach internetowych. Posiadacze łącz ze zmiennym publicznym adresem IP docenią funkcję DDNS (wspierany jest m.in. bezpłatny serwis no-ip.com). Ciekawą funkcją jest możliwość wysyłania wiadomości e-mail po zadziałaniu detekcji ruchu lub po wystąpieniu awarii. Do wiadomości e-mail mogą być dołączone 3 zdjęcia z kamery (wykonane w definiowanych odstępach czasowych), które pomogą w ocenie zdarzenia.
Dostęp przez dowolną przeglądarkę Rejestratory marki AVILINK pozwalają na zdalny podgląd, odtwarzanie i zmianę ustawień z dowolnego komputera posiadającego przeglądarkę Internet Explorer, Firefox lub Google Chrome (na komputerach z system MacOS wpierane są przeglądarki Safari oraz Chrome).
Dostęp z urządzeń mobilnych Zdalny podgląd i odtwarzanie można realizować również z urządzeń mobilnych (smartfon lub tablet) pracujących pod kontrolą systemu Android lub iOS. Dostępne są 2 wersje aplikacji: AVILINK PHONE (dedykowana do smartfonów), oraz AVILINK TAB (dedykowana do tabletów).
Dodatkowe aplikacje Do rejestratorów dołączony jest pakiet dodatkowych aplikacji: klient sieciowy dla systemu Windows, odtwarzacz pobranych plików, odtwarzacz dysków, kalkulator doboru dysku twardego. Wszystkie w/w narzędzia są bezpłatne.
Ten produkt objęty jest programem „Sprzęt Zastępczy”. W przypadku konieczności wysłania uszkodzonego urządzenia do serwisu istnieje możliwość otrzymania sprzętu zastępczego na okres naprawy. Program realizowany jest tylko przez firmę RHJ. Warunkiem uczestnictwa w programie jest zakup produktu bezpośrednio w firmie RHJ. Szczegółowe informacje nt. programu „Sprzęt Zastępczy” znajdują się w regulaminie.
Naszym klientom zapewniamy pomoc techniczną na najwyższym poziomie. W przypadku problemów z konfiguracją lub obsługą urządzenia prosimy o kontakt. Gwarantujemy, że każdy problem zostanie sprawnie rozwiązany przez nasz dział techniczny.
Poniżej przykładowe nagranie z kamery analogowej wykonane z prędkością 25 klatek / sek w rozdzielczości D1 (704x576px) co daje płynny ruch bez efektu poklatkowości
Producent
AVILINK
Typ urządzenia
rejestrator hybrydowy
Zasilanie
12V DC 3.33A
Wymiary
szer. 310mm x wys. 45mm x gł. 220mm
W zestawie
zasilacz, myszka, pilot
Certyfikaty
CE
Gwarancja
3 lata, sprzęt zastępczy na okres naprawy (szczegóły w regulaminie)
Uwagi
wymaga dokupienia dysku
Prędkość zapisu
kamery analogowe 100 kl./sek.@960x576px, kamery IP 25kl./sek.@1280x720px
dostęp przez przeglądarkę, program lub telefon komórkowy; dwa strumienie wideo; synchronizacja czasu NTP; wysyłanie zdjęć na e-mail lub serwer FTP; DDNS (DynDNS, no-ip); DNS; DHCP; filtr IP; PPPoE
Wyjścia wideo (monitorowe)
BNC, VGA, HDMI (niezalezna praca VGA/HDMI oraz BNC)
