3-stopniowe zabezpieczenie (iskrownik, ochronnik gazowy, transil); gniazdo BNC dla podłączenia linii wideo oraz wtyk BNC na kablu do podłączenia chronionego urządzenia. Do pełnej ochrony wymaga podłączenia uziemienia.
3-stopniowe zabezpieczenie (iskrownik, ochronnik gazowy, transil); gniazdo BNC dla podłączenia linii wideo oraz wtyk BNC na kablu do podłączenia chronionego urządzenia. Do pełnej ochrony wymaga podłączenia uziemienia.

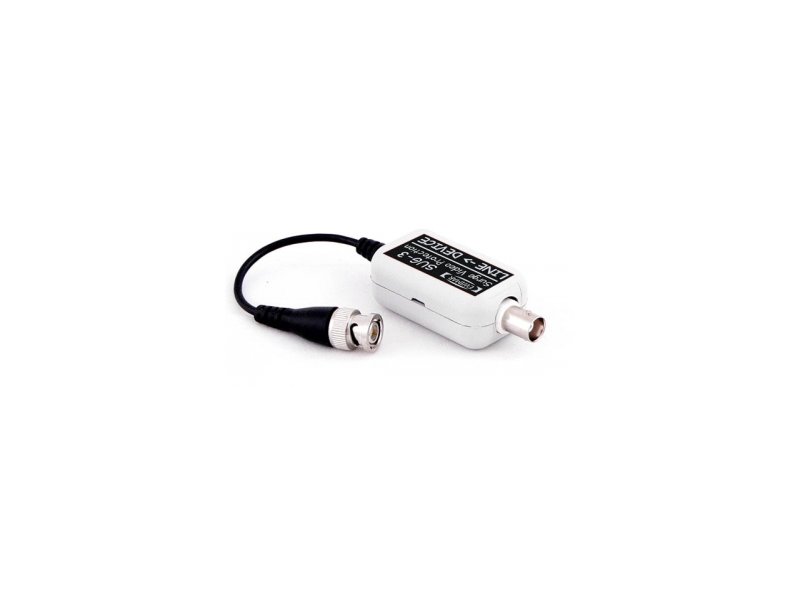

SUG-3F jest tanim produktem, przeznaczonym do ochrony urządzeń telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych, oraz aktami wandalizmu. Ładunek przepływający przez przewód, jest odbierany i przesyłany do uziemienia przez 3 kolejne stopnie, przez co jest on wytracany do poziomu bezpiecznego dla podłączonych urządzeń. Ładunek przepięciowy jest odprowadzany jednocześnie z żyły sygnałowej jak i z ekranu przewodu, chroniąc także urządzenia znajdujące się w pobliżu. Montaż SUG-3 jest bardzo prosty i polega na przecięciu przewodu koncentrycznego w dowolnym miejscu i zamocowaniu na przewodzie wtyku i gniazda BNC. Zółto-zielony przewód przeznaczony jest do odprowadzania ładunku do ziemi.
Specyfikacja:
•Impedancja dla przewodu koncentrycznego: 75 Ohm •Pasmo przenoszenia: 10 MHz •Tłumienie: 0,5dB •Zabezpieczenie antyprzepięciowe: Trójstopniowe - iskrownik, ochronnik gazowy, transil •Pojemność obwodu zabezpieczającego: Nie więcej niż 30pF •Prąd rozłądowania: Ochronnik gazowy: 2 x 10kA, Transil 57A •Napięcie rozładowania: Ochronnik gazowy: 75V, Transil 8,2V
posiada gniazdo BNC dla podłączenia linii wideo oraz wtyk BNC na kablu do podłączenia chronionego urządzenia, do pełnej ochrony wymaga podłączenia uziemienia
